Analyse af årsager og løsninger til den hydrauliske cylinders selvbestandighed i det hydrauliske system?

Indføre

Hydrauliske cylindreer almindeligt anvendte aktuatorer i hydrauliske systemer. Deres operationelle stabilitet påvirker direkte ydelsen af ​​hele systemet. Lad os i dag diskutere almindelige problemer med hydraulisk cylinderdrift. Hvorfor sænker de ofte på egen hånd, når de er låst? Lad os først diskutere strukturen og arbejdsprincippet for hydrauliske cylindre.

1. Hydraulisk cylinderstruktur og arbejdsprincip

A Hydraulisk cylinderBestår typisk af en bageste endehætte, cylindertønde, stempelstang, stempelmontering og frontend. For at forhindre olielækage fra cylinderen eller fra højtrykskammeret til lavtrykskammeret er tætninger installeret mellem cylindertønden og endehætten, stemplet og stemplet stangen, stempel- og cylindertønden og stempelstangen og frontend. En støvbeskyttelse er også installeret på ydersiden af ​​frontendhætten. For at forhindre stemplet i at slå cylinderhovedet, når det hurtigt trækkes tilbage til slutningen af ​​dets slagtilfælde, installeres en pufferindretning i slutningen af ​​den hydrauliske cylinder. En udstødningsindretning kan også være påkrævet.

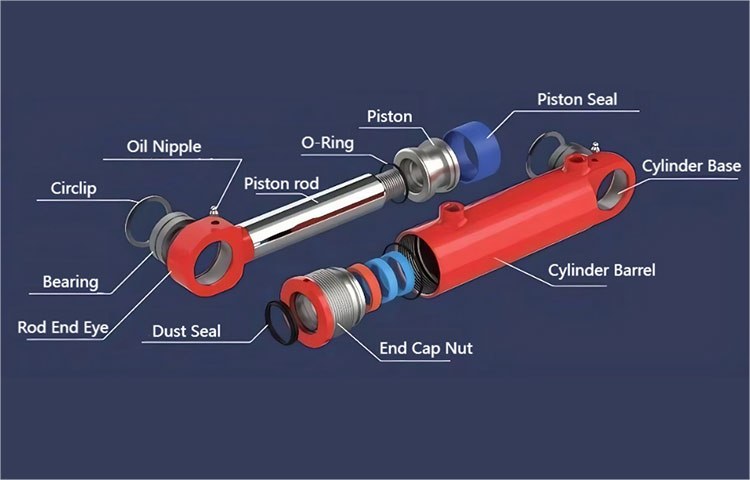

Alt. Hydraulisk cylinderstruktur

2. Generelt hydraulisk cylinderkredsløb

I et hydraulisk system, når en hydraulisk cylinder strækker sig til en bestemt længde, behøver det ikke længere at bevæge sig og behøver kun at blive holdt i en bestemt position i en bestemt periode. På dette tidspunkt kan en retningsbestemt kontrolventil eller hydraulisk lås bruges til at holde cylinderen på plads. Det generelle hydrauliske kredsløb er som følger:

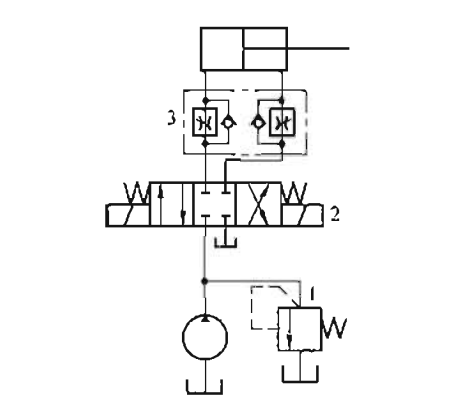

Alt.hydraulisk cylinderkredsløb

3. analyse af årsagerne til, at den hydrauliske cylinder stiger automatisk

Stempelstangen afHydraulisk cylindertrækker sig tilbage under handlingen med ekstern kraft. I henhold til strukturen og arbejdsprincippet for den hydrauliske cylinder kan vi analysere, at den grundlæggende årsag til tilbagetrækning af den hydrauliske cylinder er, at volumenet af den hydrauliske olie i det rodløse kammer er faldet. De mulige årsager til faldet i volumenet af den hydrauliske olie i det rodløse kammer er grundene til, at den hydrauliske cylinder automatisk falder:

(1) Intern lækage af den hydrauliske cylinder. Olien i det rodløse kammer i den hydrauliske cylinder strømmer ind i stangkammeret gennem stempelforseglingen.

(2) Lækage i bagenden af ​​den hydrauliske cylinder. Den hydrauliske olie i det slårløse kammer lækker udefra gennem bagenden. Dette er en ekstern lækage og er let at kontrollere.

(3) Den hydrauliske olie i det rodløse kammer strømmer væk gennem olieporten. Dette kan opdeles i flere situationer:

A) Olie lækage fra olieportrørets led eller hydraulikolie -rør. Dette er også en ekstern lækage og er let at kontrollere.

b) I kredsløbet ved hjælp af den reverserende ventilneutral lås kan den omvendte ventil muligvis ikke returneres fuldt ud til den neutrale position, eller den neutrale tætning kan være dårlig.

c) I kredsløbet ved hjælp af den hydrauliske lås kan den hydrauliske låsring blive beskadiget, eller den reverserende ventilneutral position kan vælges forkert. (4) Olielækage fra den hydrauliske cylindertønde betragtes også som ekstern lækage, hvilket er let at observere, og muligheden er generelt meget lille.

4. løsning

(1) Intern lækage af den hydrauliske cylinder kan være forårsaget af aldring af tætningsringen. Forseglingsringen skal udskiftes, eller en mere rimelig tætningsstruktur skal redesignes.

(2) Det samme gælder for lækage af bagenden af ​​den hydrauliske cylinder. Forseglingen skal udskiftes, eller en mere rimelig tætningsstruktur skal redesignes.

(3) Når oliørrøret lækker olie, skal du kontrollere, om den fælles tætningsring er beskadiget. Udskift tætningen eller udskift leddet.

(4) I kredsløbet ved hjælp af den omvendte ventilcentrumslås er midtforseglingen ikke god. Generelt er det forårsaget af oliepletter eller andre urenheder, der får ventilkernen til ikke at bevæge sig på plads, eller fjederen sidder fast eller ødelægger, hvilket får den til at være ude af stand til at vende tilbage til midtpositionen. Professionelt personale har brug for at reparere eller udskifte den tilbagevendende ventil. Hvis kravet om vedligeholdelse af tryk er relativt højt, kan du overveje at udskifte den hydrauliske lås.

(5) I kredsløbet låst af hydraulisk lås kan den neutrale funktionsventil med lukkede porte A og B ikke anvendes, fordi lukningen af ​​porte A og B kan forårsage, at den hydrauliske kontrol-envejsventil stadig åbnes i begge retninger og undlader at spille låserollen. Derudover kan den hydrauliske låse springbrud eller urenheder også forårsage, at den hydrauliske lås ikke er i stand til at være helt lukket, hvilket resulterer i lækage.

Oversigt

Hydrauliske cylindreer kritiske aktuatorer i hydrauliske systemer, og deres stabilitet er vigtig for systempræstation. Et almindeligt problem er det uønskede selvbestandige af hydrauliske cylindre, når den er låst i position. Dette problem opstår på grund af intern eller ekstern lækage, såsom tætningsfejl i cylinderen, lækage i slutningen dækker eller hydraulisk olie, der slipper ud gennem olieporten. Derudover kan ukorrekt funktion af retningsbestemte kontrolventiler eller hydrauliske låse - såsom ufuldstændig neutral placering, tætningslitage eller forkert valg af ventiler - bidrage til problemet. Løsninger inkluderer udskiftning af beskadigede tætninger, reparation eller udskiftning af defekte ventiler, sikring af korrekt valg af hydraulisk lås og opretholdelse af systemets renlighed for at forhindre forurening. Adressering af disse faktorer sikrer pålidelig hydraulisk cylinderdrift og forhindrer utilsigtet bevægelse.
