Hvad er den grundlæggende struktur i en skruestik? Hvordan vedligeholdes og en skruestik?

Indledning

Som en mekanisk behandlingspraksisCNC Tool Viseer et af de uundværlige værktøjer i vores daglige arbejde. Det spiller en vigtig rolle i klemmen, behandlingen og samlingen af ​​dele.

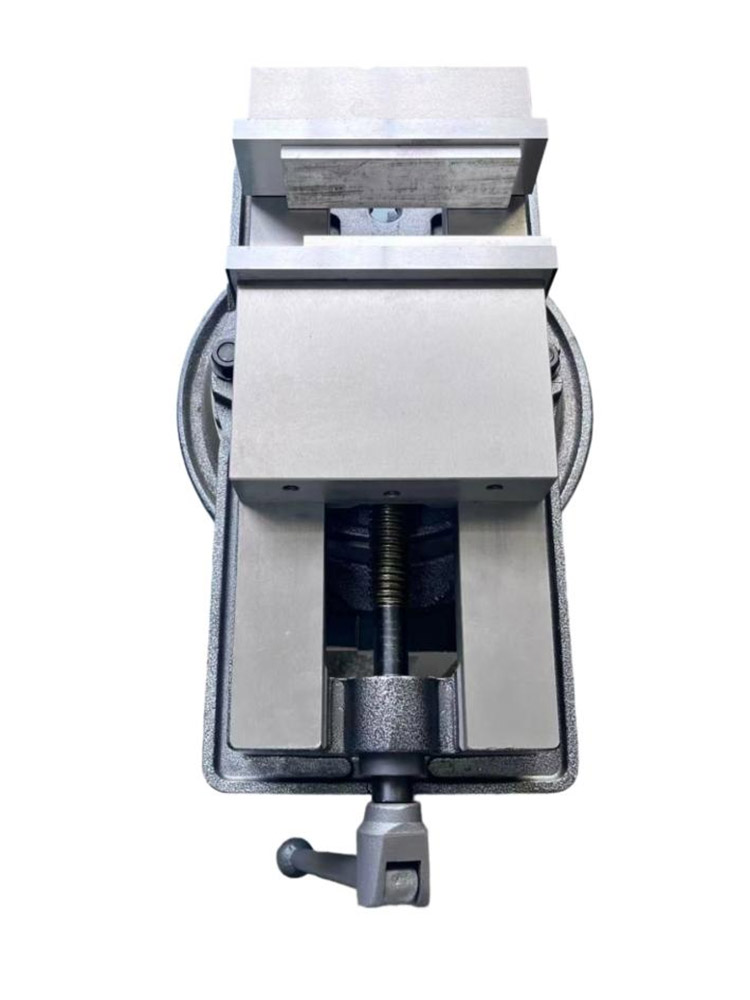

1. Den grundlæggende struktur i fræsningssnitten

(1) Kæbekroppen

Kæbekroppen er normalt lavet af støbejern eller stål med høj styrke. Det giver ikke kun en monteringsbase for andre komponenter, men bærer også klemmekraften og forskellige spændinger under behandlingen.

(2) Faste kæber og bevægelige kæber

De faste kæber og bevægelige kæber bruges til at klemme emnet. De faste kæber er installeret på den ene side af kæbekroppen, mens de bevægelige kæber er forbundet til kæberkroppen gennem en skrue. Den bevægelige kæbe kan bevæge sig langs kæberens kæberkrop, der er drevet af skruen for at opnå klemme eller løsnelse af emnet.

(3) Skru og møtrik

Skruen er installeret inde i kæbekroppen, den ene ende er forbundet til den bevægelige kæbe, og den anden ende strækker sig ud af kæbekroppen for at danne et håndtag. Ved at dreje håndtaget driver skruen den bevægelige kæbe til at bevæge sig for at opnå virkningen af ​​klemme eller løsne.

(4) Guide Rail

Guideskinnen er det spor, hvorpå den bevægelige kæbe bevæger sig, normalt placeret på siden af ​​kæbekroppen. Nøjagtigheden og overfladekvaliteten af ​​guidebane påvirker direkte den bevægelige stabilitet og klemme nøjagtighed af den bevægelige kæbe.

(5) base

Basen er den understøttende del af skruestikken, som normalt er designet til at være roterbar, så operatøren kan justere retningen på emnet efter behov.

2. Vedligeholdelse af maskinens skruestik

(1) Rengøring

Efter hver brug skal du tørreViceKrop, kæber, skrue og guide skinner med en ren klud for at fjerne jernfilinger, støv og olierester, der er tilbage under forarbejdningen. Især kæberne, hvis der er jernoptagelser tilbage, kan det ridse overfladen på emnet, når man spænder på emnet næste gang.

(2) Smøring

At holde skruestikket smurt er nøglen til at udvide sin levetid. Påfør en passende mængde smøreolie på skruen og styrer skinnerne regelmæssigt. Smørolie kan ikke kun reducere friktion mellem dele, men også forhindre rust.

(3) Kontroller skruen og møtrikken

Kontroller regelmæssigt skruen og møtrikken. Hvis det konstateres, at skruen roterer usmæssigt, eller der er tegn på løshed, skal du justere eller udskifte møtrikken i tide. Skruens og møtrikens pasform påvirker direkte klamregulens og operationelle fleksibilitet i skruestikken, så den kan ikke ignoreres.

(4) Kontroller basen

Basens stabilitet er afgørende for brugseffekten af ​​skruestikken. Hvis de monteringsbolte på basen viser sig at være løs, skal du stramme dem i tide. Kontroller på samme tid, om basisfunktionen af ​​basen er normal. Hvis rotationen ikke er glat, skal du rengøre støv og snavs inde i basen og påføre smøreolie, hvor det er nødvendigt.

Konklusion

Machine Vise er et meget vigtigt værktøj iCNC -maskinværktøjsbehandling. Dens grundlæggende struktur er enkel, men kraftfuld, så vi vil nøje vedligeholde og bruge den. Jeg håber, at vores oplevelse og færdigheder kan være nyttige.
